温控模块选择指南
半导体致冷片TEC（Thermo Electric Cooler），又称为珀尔贴或帕尔贴制冷片，利用Peltier效应，加载不同方向电流时，可以实现加热或制冷。
TCM系列温控器，用于驱动半导体制冷片TEC实现双向温度控制，具有优异的恒温性能；
输出模式也可软件设置为单向加热，用来驱动电阻发热式元件（比如陶瓷加热片/棒、PTC加热片）。
高性能
- 支持NTC热敏电阻和PT1000铂电阻；高分辨率。
- 高稳定性；PID系数可调节；易使用的PID系数自动整定功能。
- 直流电压源输出，纹波小，延长半导体制冷片的寿命，提高制冷效率，提高稳定性。
功能全，使用灵活
- 致冷、加热和双向三种输出模式可选
- 支持计算机控制、UIM控制、单片机控制、独立运行多种方式
- 支持1个串口控制多个温控模块
- 几乎所有参数都可以由用户在软件中调节、设置、保存，适应不同的温控系统需求
可靠开放
- 保护功能全，可选的故障后自动恢复功能
- 开放式平台： 提供完整串口控制命令，用户可自己编程通过计算机或单片机控制温控模块；
- 免费提供上位机软件，可实现参数观测、设置、数据记录和曲线显示等功能。

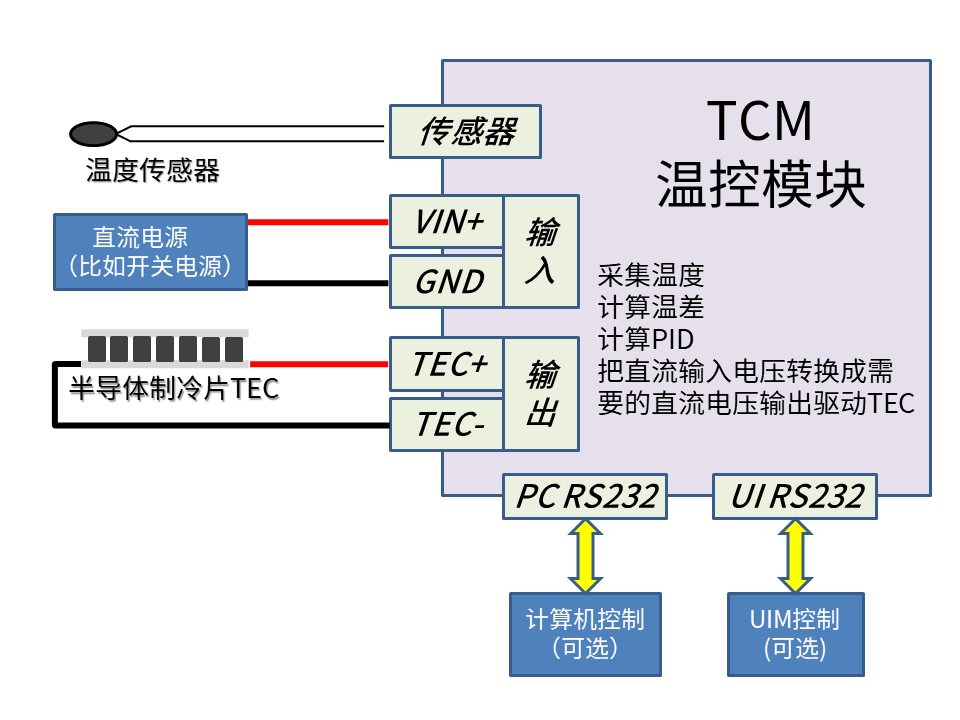

使用方法

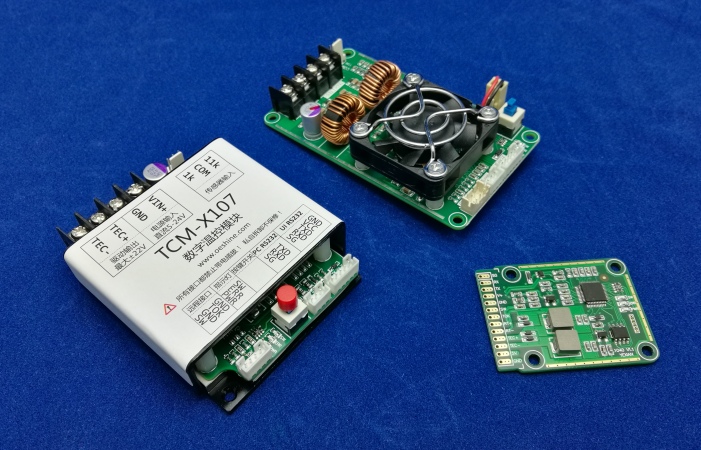

产品系列
| 简化版温控模块 | 标准版温控模块 | 小型版温控模块 | |
|---|---|---|---|
| 主要特点 | 高性价比 | 高性能大功率 | 高性能小体积 |
| 最佳稳定性1 | 0.01℃ | 0.002℃ | 0.002℃ |
| 电源电压 | 5～24V | 5～24V | 5V或12V |
| 保护功能 | 过压、过流保护 目标过温保护 模块过温保护 | 过压、过流保护 目标过温保护 模块过温保护 | 过压保护 目标过温保护 模块过温保护 |
| 系列型号 | TCM1030单路单向15A TCM1031单路双向15A | TCM-X107单路双向7A TCM-M115单路双向15A TCM-M207双路双向7A | TCM1040单路5V供电双向3A TCM1041单路12V供电双向3A |
| 极限输出电压2 | 80%电源电压 | 80%～90%电源电压 | 4V或10V |
| 传感器 | 热敏电阻 | 热敏电阻，PT1000 | 热敏电阻 |
注1：优化状况下的短期稳定性指标；跟系统整体相关，跟PID参数设置相关
注2：实际最大输出电压可以设置，以适应不同TEC的需求。
简化版温控模块
| TCM1030 | TCM1031 | |
|---|---|---|
| 最佳稳定性1 | 0.01℃ | 0.01℃ |
| 电源电压 | 5～24V | 5～24V |
| 温控数量 | 1 | 1 |
| 输出极性 | 单向温控 | 双向温控 |
| 最大输出电流 | 15A | 15A |
| 最大输出电压 | 80%电源电压 | 80%电源电压 |
| 尺寸 | 95×55×24mm | 95×55×24mm |
注1：优化状况下的短期稳定性指标；跟系统整体相关，跟PID参数设置相关
标准版温控模块
| TCM-X107 | TCM-M115 | TCM-M207 | |
|---|---|---|---|
| 最佳稳定性1 | 0.002℃ | 0.002℃ | 0.002℃ |
| 电源电压 | 5～24V | 5～24V | 5～24V |
| 温控数量 | 1 | 1 | 2 |
| 输出极性 | 双向温控 | 双向温控 | 双向温控 |
| 最大输出电流 | 7A | 15A | 7A |
| 最大输出电压 | 90%电源电压 | 80%电源电压 | 85%电源电压 |
| 尺寸 | 66×80×25mm | 95×80×25mm | 95×80×25mm |
注1：优化状况下的短期稳定性指标；跟系统整体相关，跟PID参数设置相关
小型版温控模块
| TCM1040 | TCM1041 | |
|---|---|---|
| 最佳稳定性1 | 0.002℃ | 0.002℃ |
| 电源电压 | 5V | 12V |
| 温控数量 | 1 | 1 |
| 输出极性 | 双向温控 | 双向温控 |
| 最大输出电流 | 3A | 3A |
| 最大输出电压 | 4V | 10V |
| 外形尺寸 | 50x37.5x7mm | 50x37.5x7.5mm |
注1：优化状况下的短期稳定性指标；跟系统整体相关，跟PID参数设置相关
